Durchmesser von LLK Verrohrung ausreichend?

[Supersonic]

Da ich kurz vorm Umbau auf Hybridlader stehe, hab ich mal eine Frage:
Der orginale IHI Lader (VJ11) hat auf der Druckseite eine Auslassöffnung von ca. 35mm. Der Hybrid hat dort ca. 42mm. Sämtliche Schläuche und die Rohre zum Knickbogen haben ebenfalls ca. 42mm Durchmesser innen. Macht es Sinn den Durchmesser der Verrohrung zu erhöhen, oder kann ich das so mit dem Serien LLK lassen? (Serien LLK deshalb, weil die LX Front nicht so viel Spielraum zum anströmen des LLKs hat, aber eine WAES ist eh fest geplant).

[Cane GT]

Wenn eh irgendwann was anderes geplant ist, dann kannste es auch erstmal so lassen.
Nur mal ne kleine Frage, wv. Ladedruck willste denn fahren ? Die alten Schläuche sind nämlich Mist udn halten wenns dumm läuft nichtmal 1,2 Bar aus und machen den Luftballon !

Übrigens, dein Päckchen ist leider Heute erst auf den Weg gegangen, habs vorher nciht geschafft.

[Supersonic]

Übrigens, dein Päckchen ist leider Heute erst auf den Weg gegangen, habs vorher nciht geschafft.

Danke

Ich denk, dass ich erstmal mit 1 Bar fahren will. Werd mich dann an das Limit der Zündung rantasten, und dann mal sehen, was geht. Mein Ziel sind echte 230 PS, aber zu den restlichen Komponenten gibts demnächst mehr.
Für den Knickbogen hab ich eh noch das TH Silikonteil rumliegen, vom Turboausgang zum LLK kommt ein "Rio30-Powerrohr" mit den 2 90°Winkeln und die Übergänge von den einzelnen Rohren würde ich sowieso mit Samcos oder ähnlichem verbinden. Mir gehts wirklich erstmal nur darum, ob die Ladeluft sich auf dem Weg zur Drosselklappe irgendwie ausdehnt, und somit mehr Durchmesser als am Turboausgang braucht. Aber physikalisch gesehen zieht sich ja gekühlte Luft zusammen, und kommt damit aus, oder hab ich einen Denkfehler?

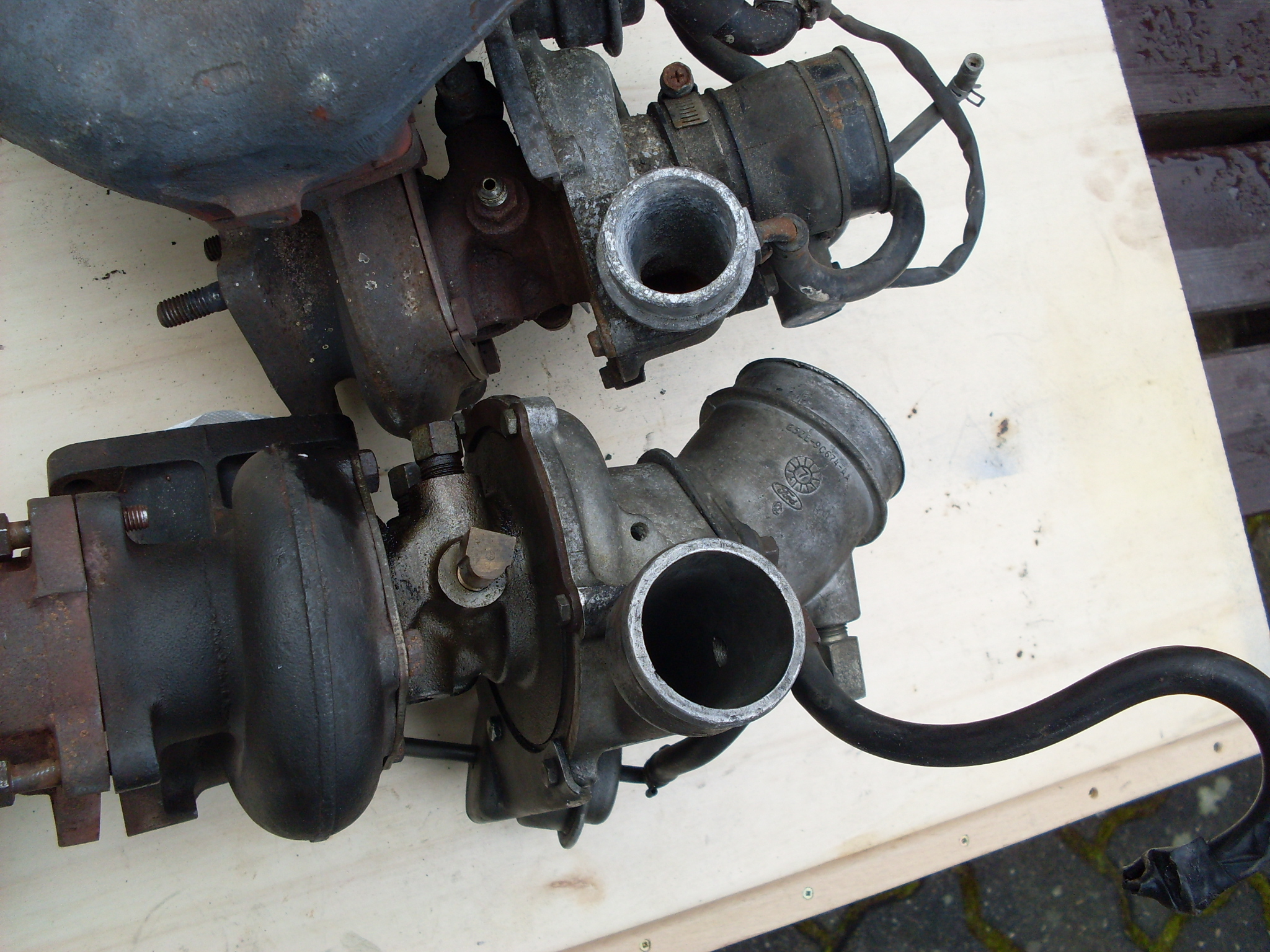

Hier mal ein Bild der beiden Durchmesser.

[Supersonic]

So hab ichs mir eigentlich auch gedacht. Hat mich halt gewundert, dass die ganzem Zubehör LLKs mit der Verrohrung oft 2,5" Durchmesser haben.
Aber 80° kommt mir etwas viel vor. Ich geh mal von etwas über 60° aus. Soll ja noch die Wassereinspritzung vorne dran. Aber ich werd auf jedenfall Ladelufttemp-Sensoren im System einbauen, weil mich das selbst sehr interessiert.

[Cane GT]

80° kommt schon locker hin !
Zum Teil auch höher. Du musst bedenken, das der Lader auch anfängt zu glühen !
Und da muss die Luft durch.

[Supersonic]

Ich kann mir nicht vorstellen, dass die Luft durch die glühende Abgasseite heisser wird. Eher durch die Verdichtung. Aber ich werd auf jeden Fall 1-2 Sensoren einbauen. Einer vorm LLK und einer vor der Drosselklappe.

@ Cane: Das Päckchen kam heute an, danke.

[metal-michi]

mhm.... also zum thema durchmesser....
ich hatte ein 48er rohr (t-stück) für s blow off anfertigen lassen und es passt da super rein..... also der laderausgang kann doch net so klein sein oder?!

MfG.

[Supersonic]

Serienlader RHB5
vs.
Tbirdlader RHB5
Hatte gerade nur eine Plastikschielehre zur Hand, aber sollte soweit passen.

[Blacky]

^Das der T Bire Lader größer ist ,weiß jeder,aber was für einen veranzten Rhb5 Lader hast du denn da ?Den würde ich mir nicht in meinen Wagen einbauen

mfG
Jürgen

[Cane GT]

@sonic:

Dann bin ich ja beruhigt !

[Supersonic]

@ Blacky: Ich weiss zwar jetzt nicht was du meinst, aber gut. Meinst du den Serienlader oder den TBird Lader ?
Sind ja beides RHB5er. Der vom Probe ist ein VJ11 und der andere auf den Bildern ist der VJ17 ausm TBird.

[cossi1982]

ich würde den Durchmesser der Rohre so wählen, das er dem kleinsten Durchmesser entspricht den du irgendwo im system hast und nicht ändern willst oder kannst.z.B. LLK... oder Laderausgang
so das du fein durchgehend den gleichen Durchmesser im gesamten system hast...
sollten die originalen Luftschläuche dicke backen machen.... kannst auch einfach schön sauber bissl schweissdraht rumwickeln...
macht Peugeot beim RCZ auch.... und klappt...

[Supersonic]

Ja so hab ichs geplant. Den LLK Durchmesser hab ich noch nicht messen können, aber der sollte auch passen. Ich mach dann mal eine Liste.
Hab schon sehr günstige schwarze Silikonschläuche für die Übergänge gefunden. Das fällt dann nicht so auf.
